ThinkPad L520 の分解作業

ノートパソコン分解

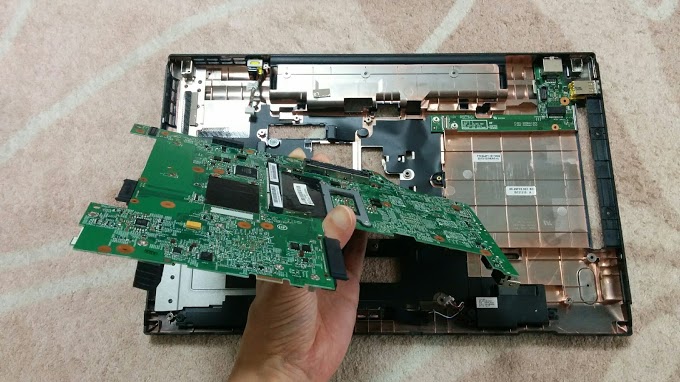

システムボードの取り外しが少し力技に…

ThinkPad L520は本体裏のカバーを外せば、メモリーやHDD、CPUの換装まで可能です。なのでシステムボードまで取り外す必要は余りないと思いますが、もし外すならば私の方法では少し力技になります。その他は概ね他のThinkPadと似たような手順です。ヒンジ周りはLenovo G570ほど弱くはありませんが、念のため途中から本体を横にして作業しています。

分解手順のスライドショー動画





分解手順の解説

以下は分解手順の簡単な解説になります。各画像はリンク先で拡大表示が可能です。



スイッチをスライドさせてバッテリーを外します。



光学ドライブを固定しているネジを外します。



マイナスドライバー等を使って、金具を押して光学ドライブを押し出します。矢印のようにテコのように使うと簡単に押し出せます。





光学ドライブの外れた状態です。



本体裏のカバーのネジを緩めます。



カバーを外します。



メモリー両端の金属アームを少し広げると、メモリーが斜め上に跳ね上がってきます。



そのメモリーを斜め上方向に水平に抜き取ります。



矢印の黒い持ち手を掴んで、横に引っ張ってハードディスクをスライドさせます。するとハードディスクのコネクタが外れますので、コネクタ側を上に持ち上げて取り外します。



ハードディスクの外れた状態です。



ヒートシンクとファンを外します。矢印のネジとファンのケーブルを外しておきます。
